Uživatelský program

V programu TGZ GUI je možné spustit testovací uživatelský program. Jeho tvorba je možná například v prostředí Visual Studio či Code::Blocks.

Popis spuštění uživatelského programu¶

Připojte se pomocí TGZ GUI II k zařízení TGZ, do kterého chcete nahrát PLC.

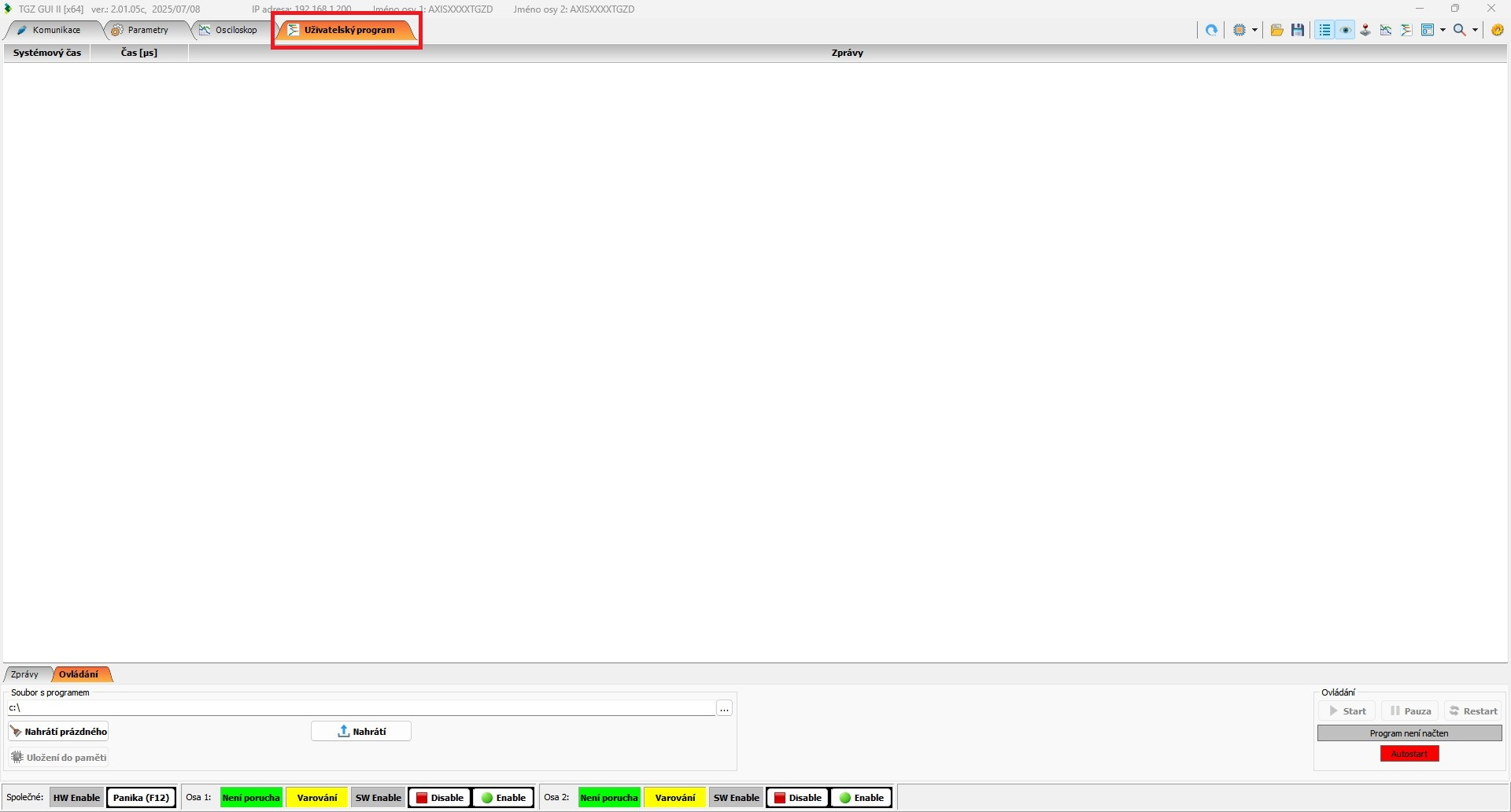

V horní části programu v záložkách zvolte záložku Uživatelský program.

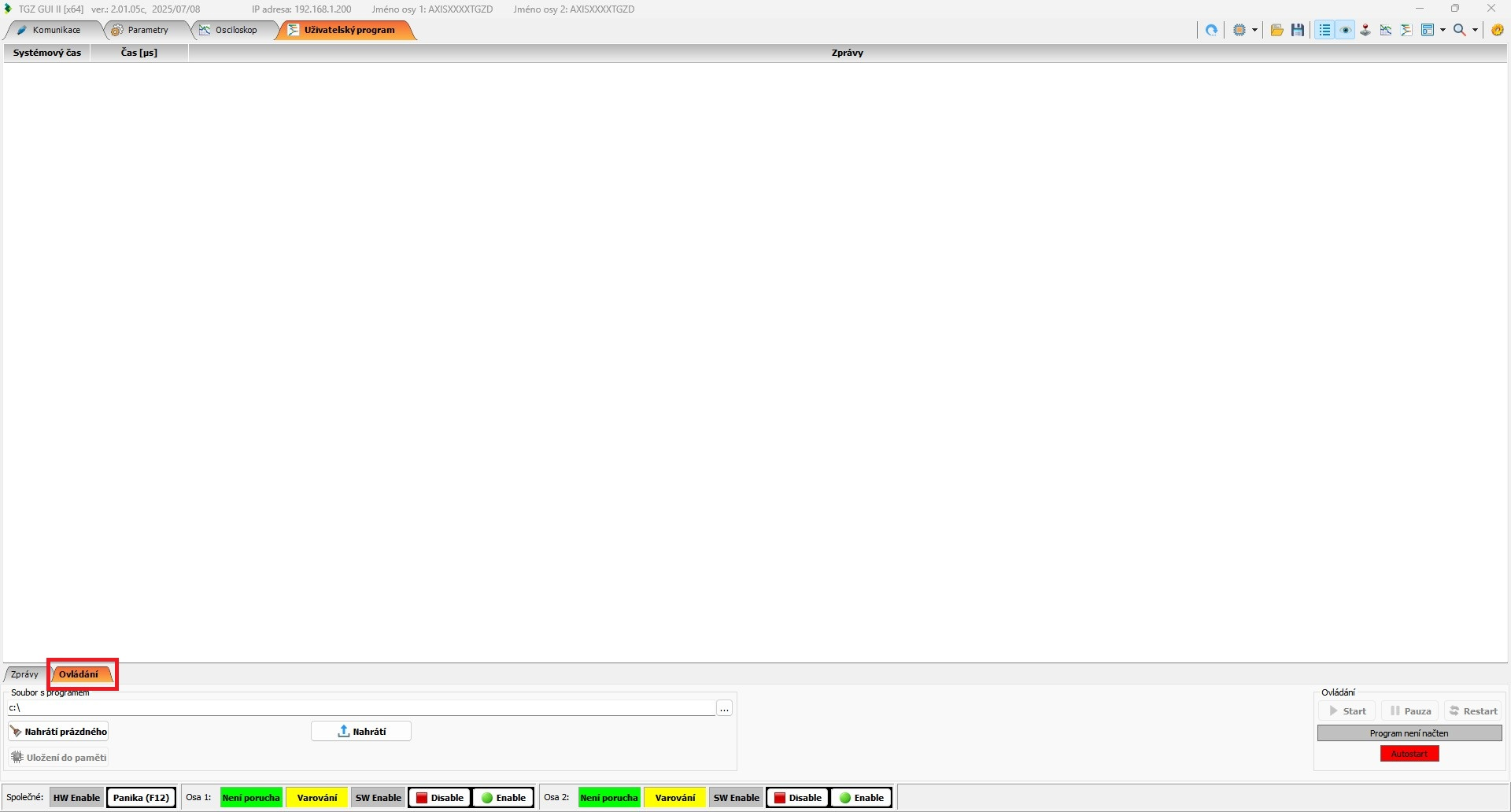

V dolní části programu zvolte záložku Ovládání.

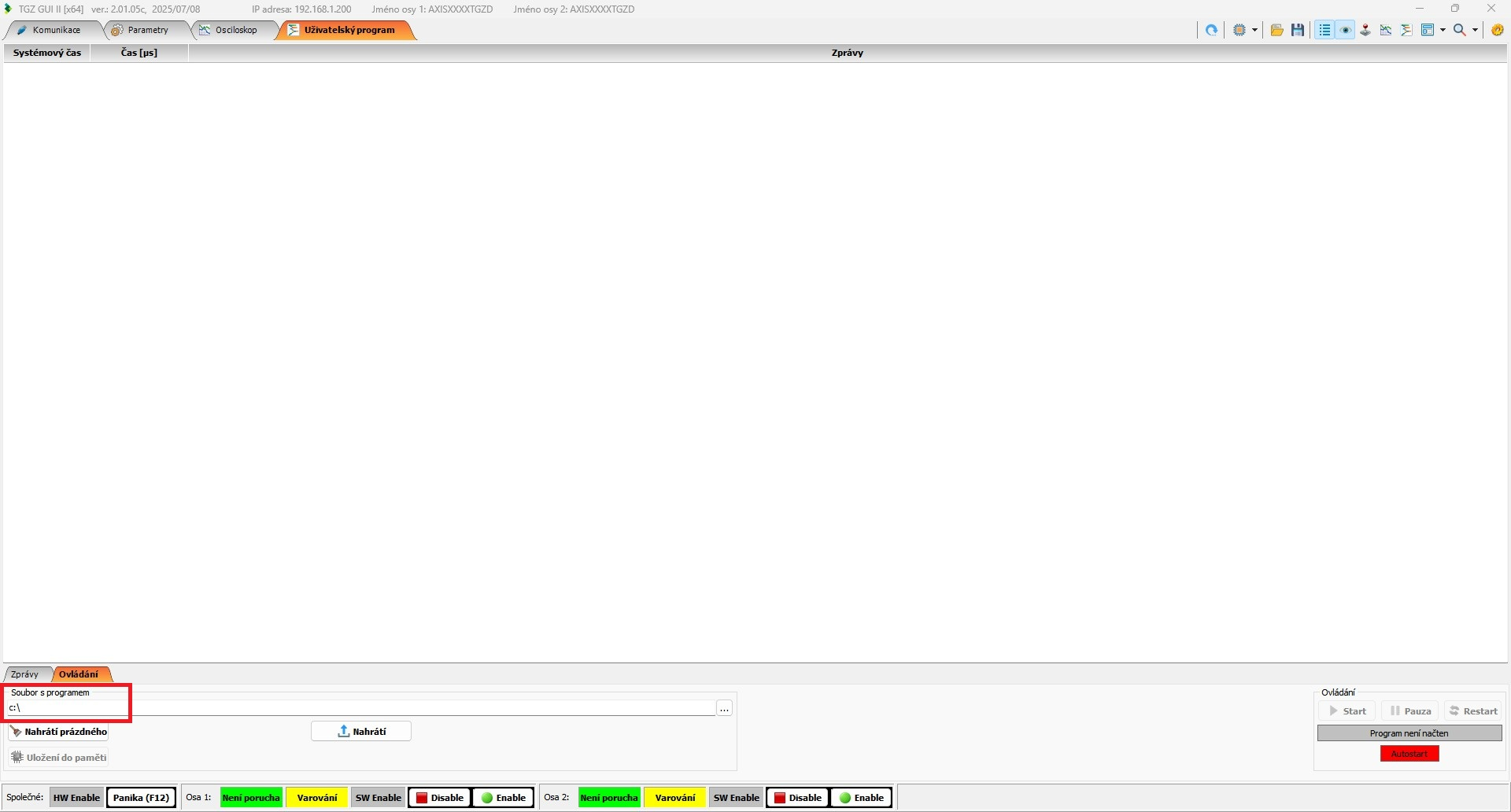

Pod touto záložkou v poli Soubor s programem

stiskněte na konci řádku tlačítko ….

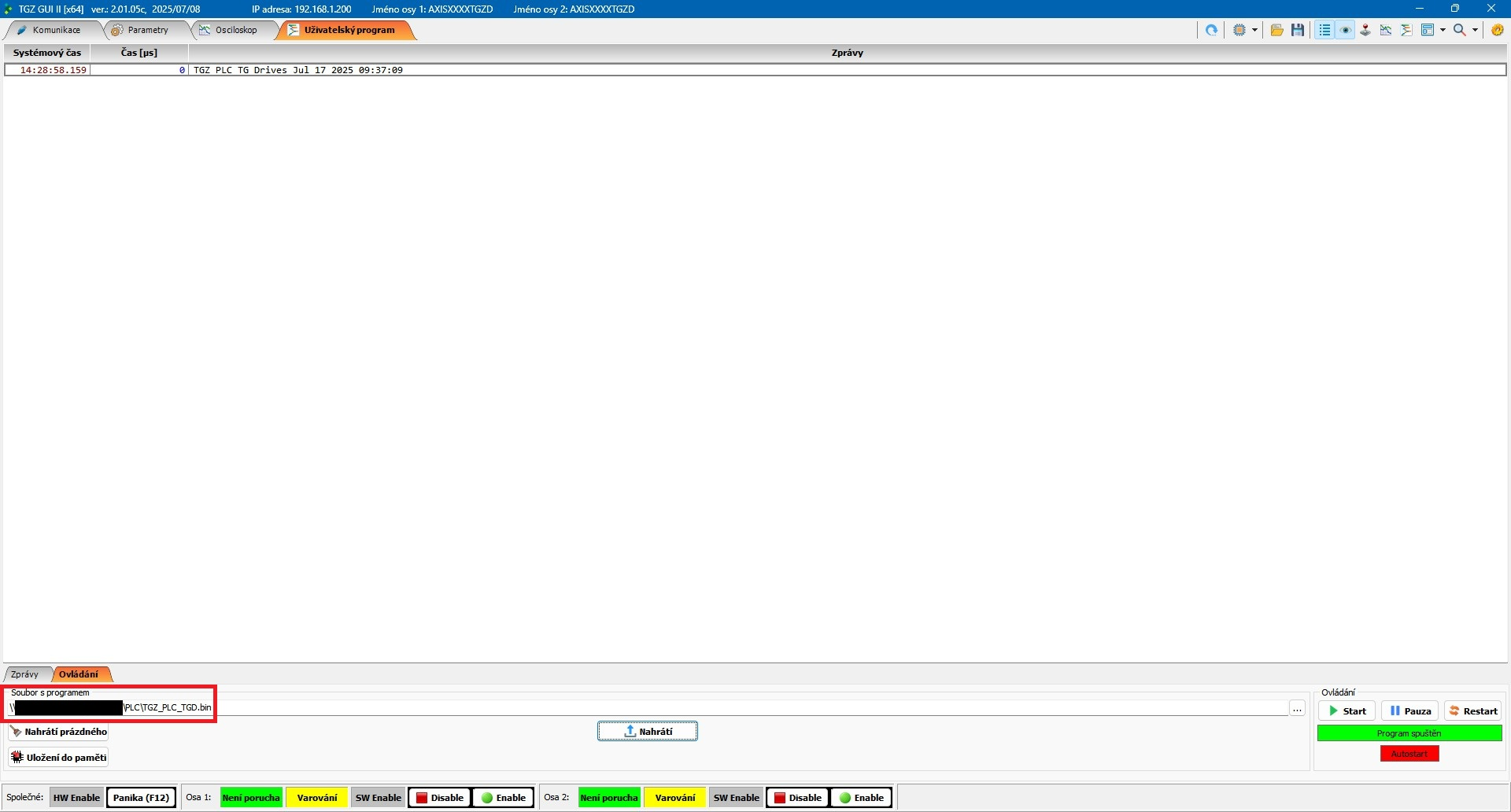

Vyberte požadované PLC a volbu potvrďte. Nyní se v poli Soubor s programem

objeví cesta k vybranému PLC.

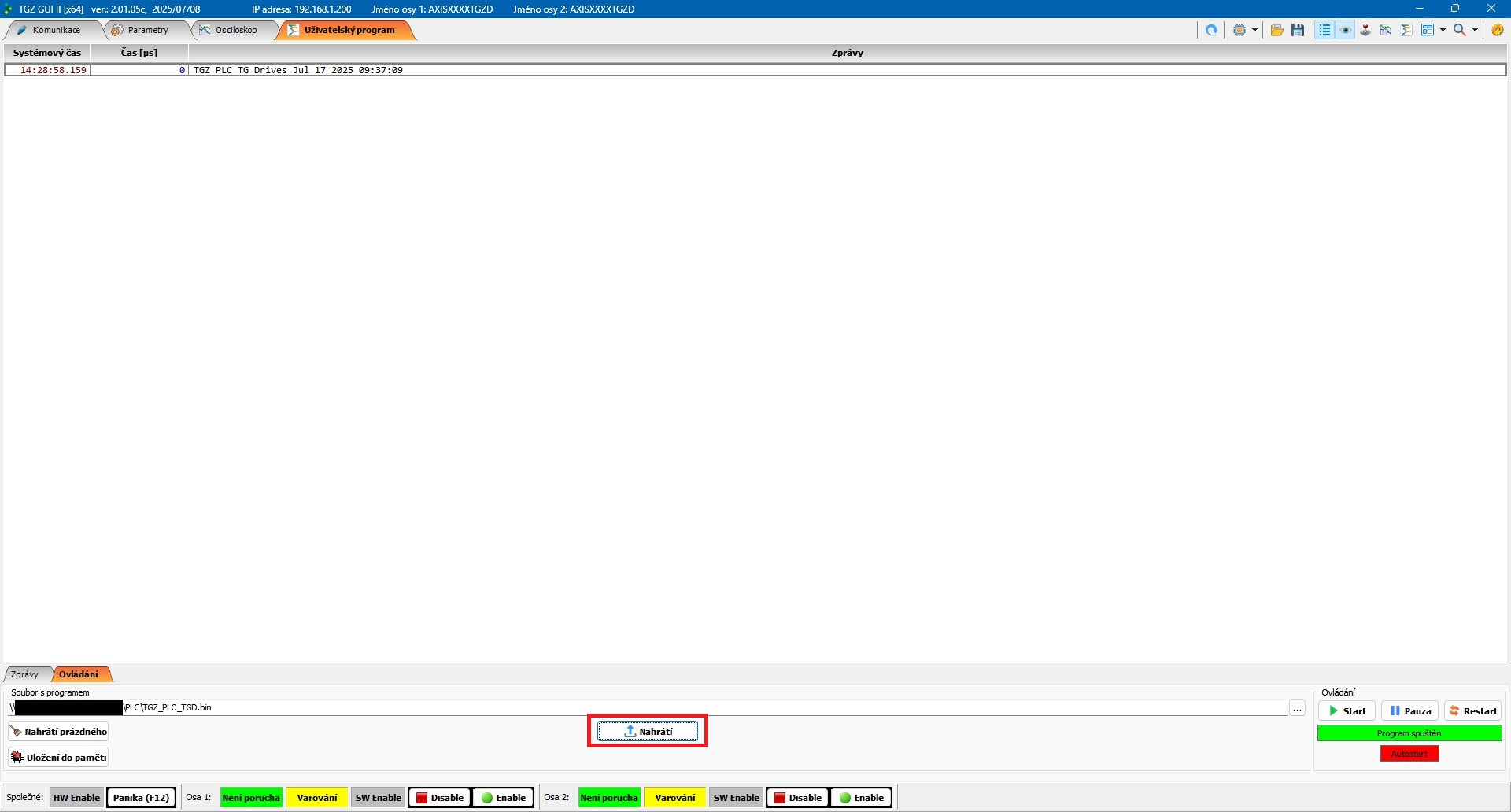

Stiskněte tlačítko Nahrátí.

Nyní se objeví zpráva nahraného PLC.

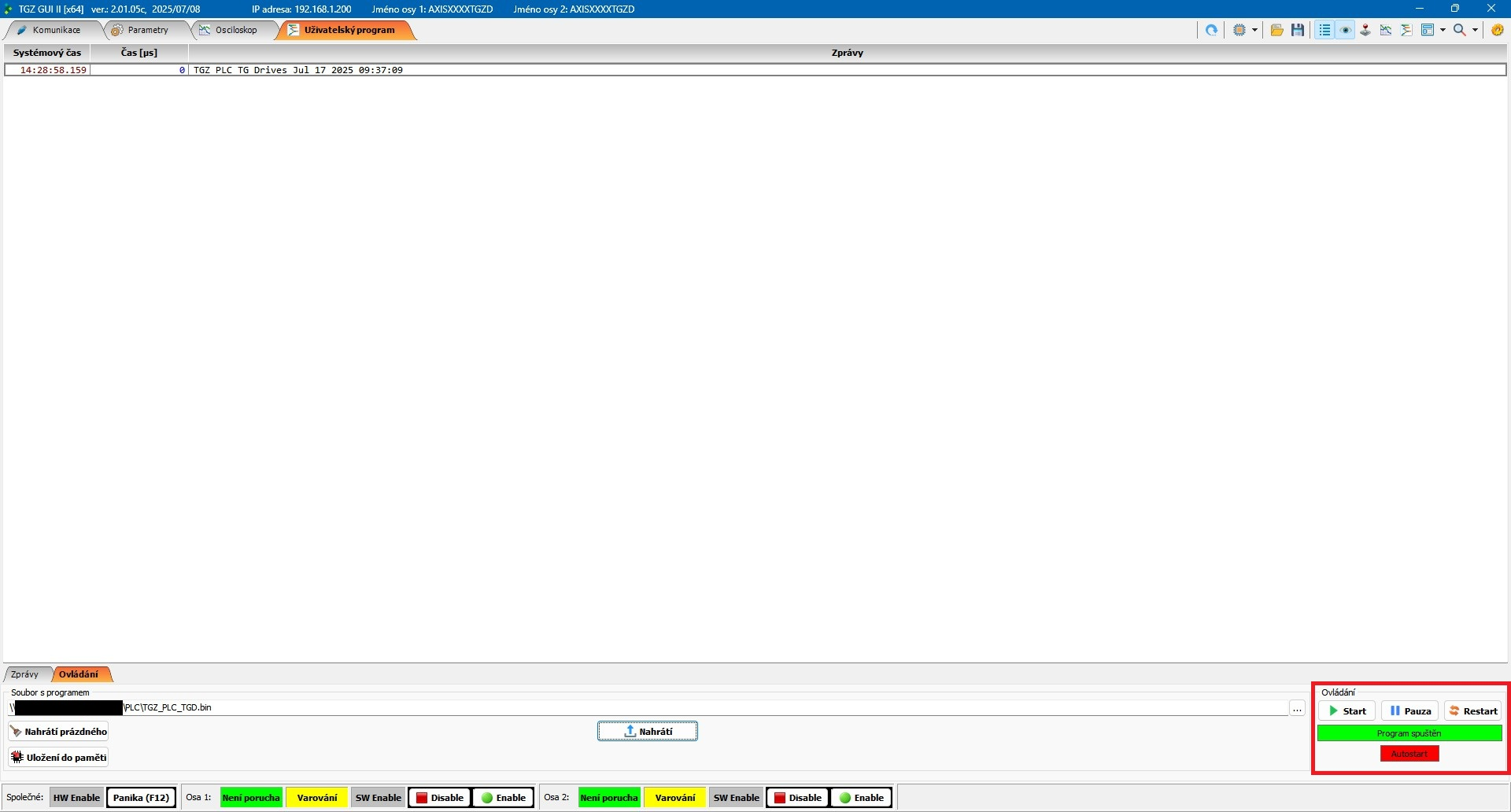

Pokud vše proběhlo v pořádku a nedošlo k žádnému problému, text v pravém dolním rohu v části Ovládání

se změní z Program není načten na Program spuštěn a tlačítka, včetně pozadí textu, změní barvy.

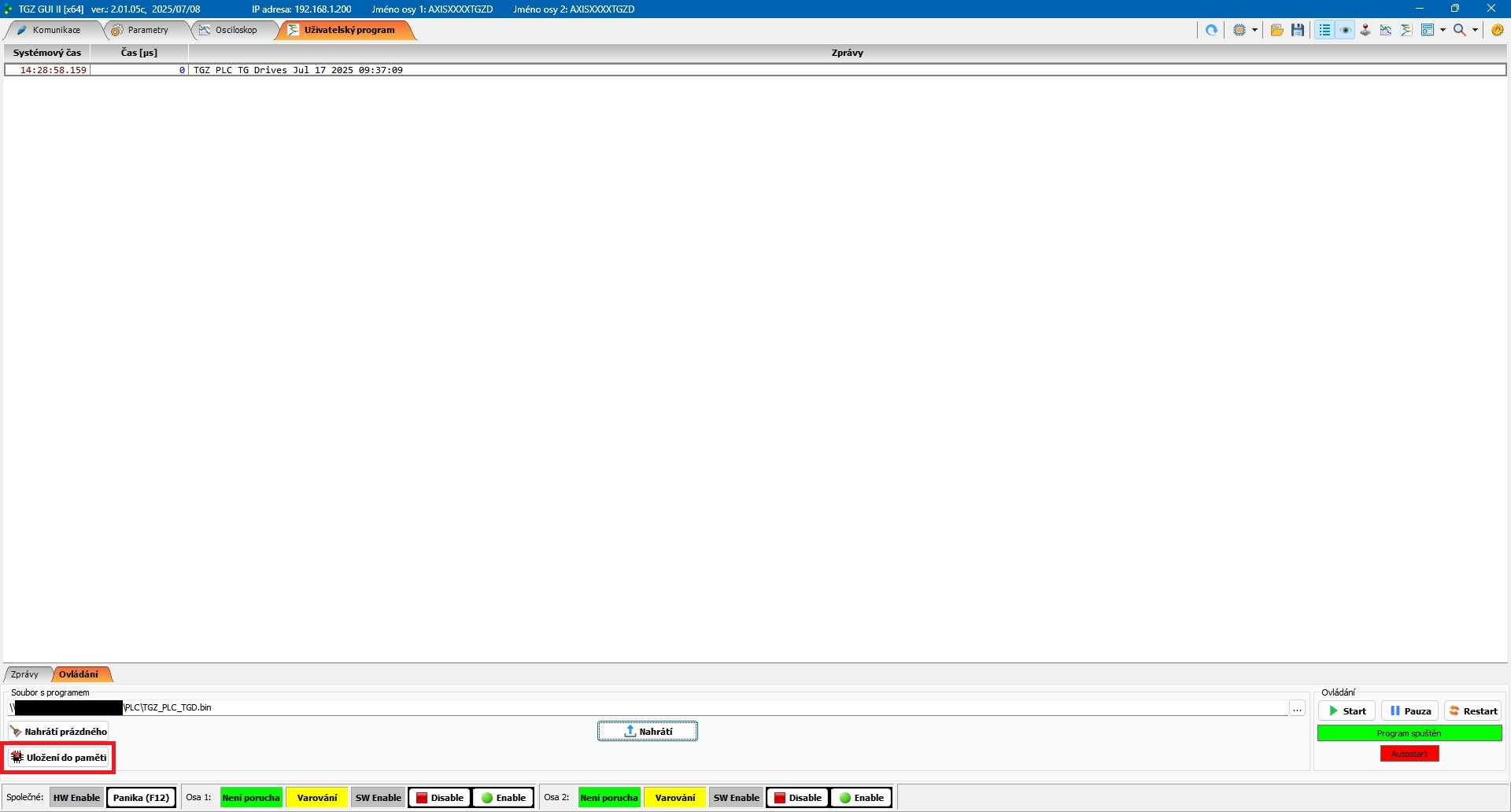

Nyní stiskem tlačítka Uložení do paměti

uložíte PLC do flash paměti zařízení.

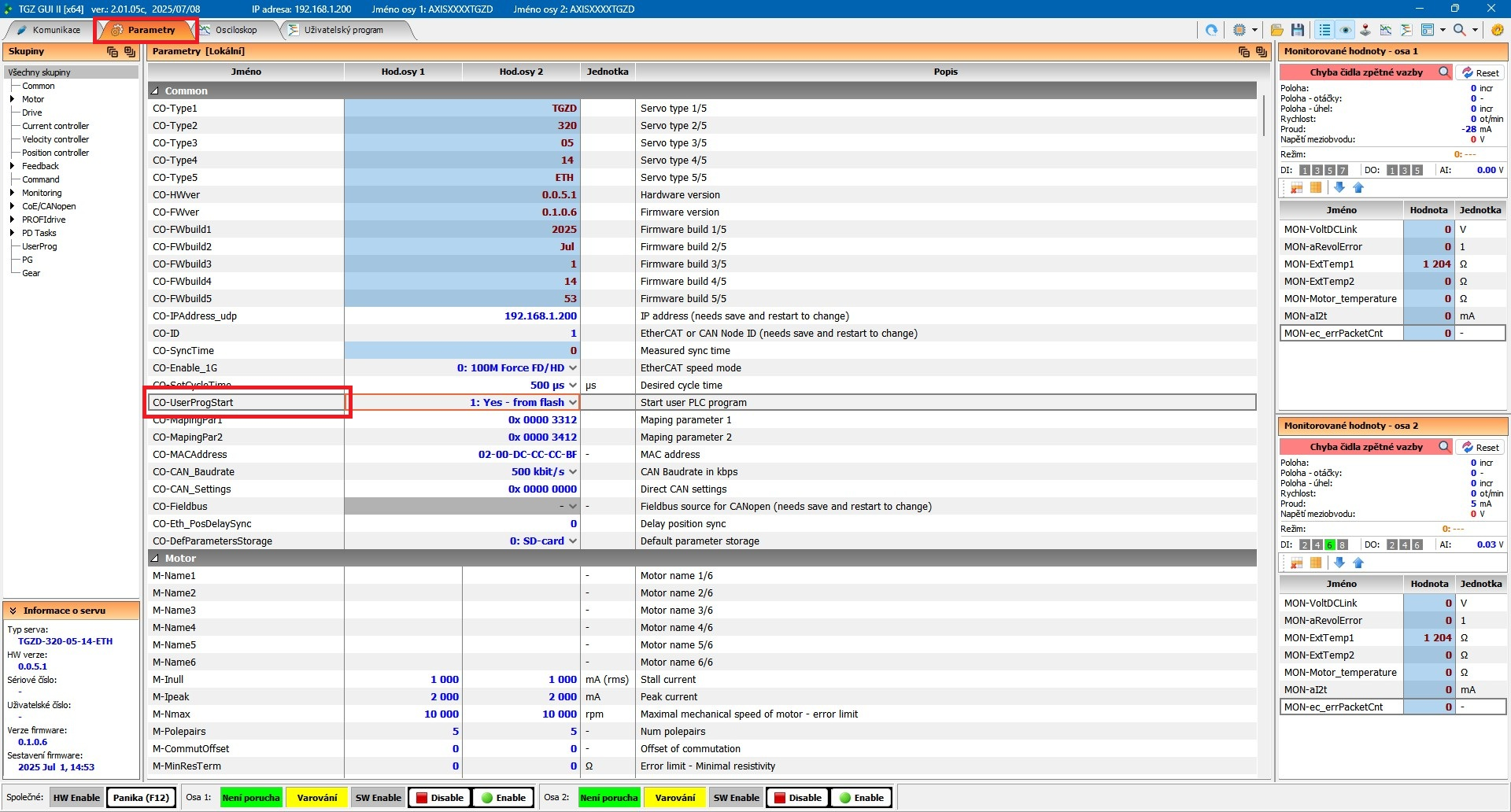

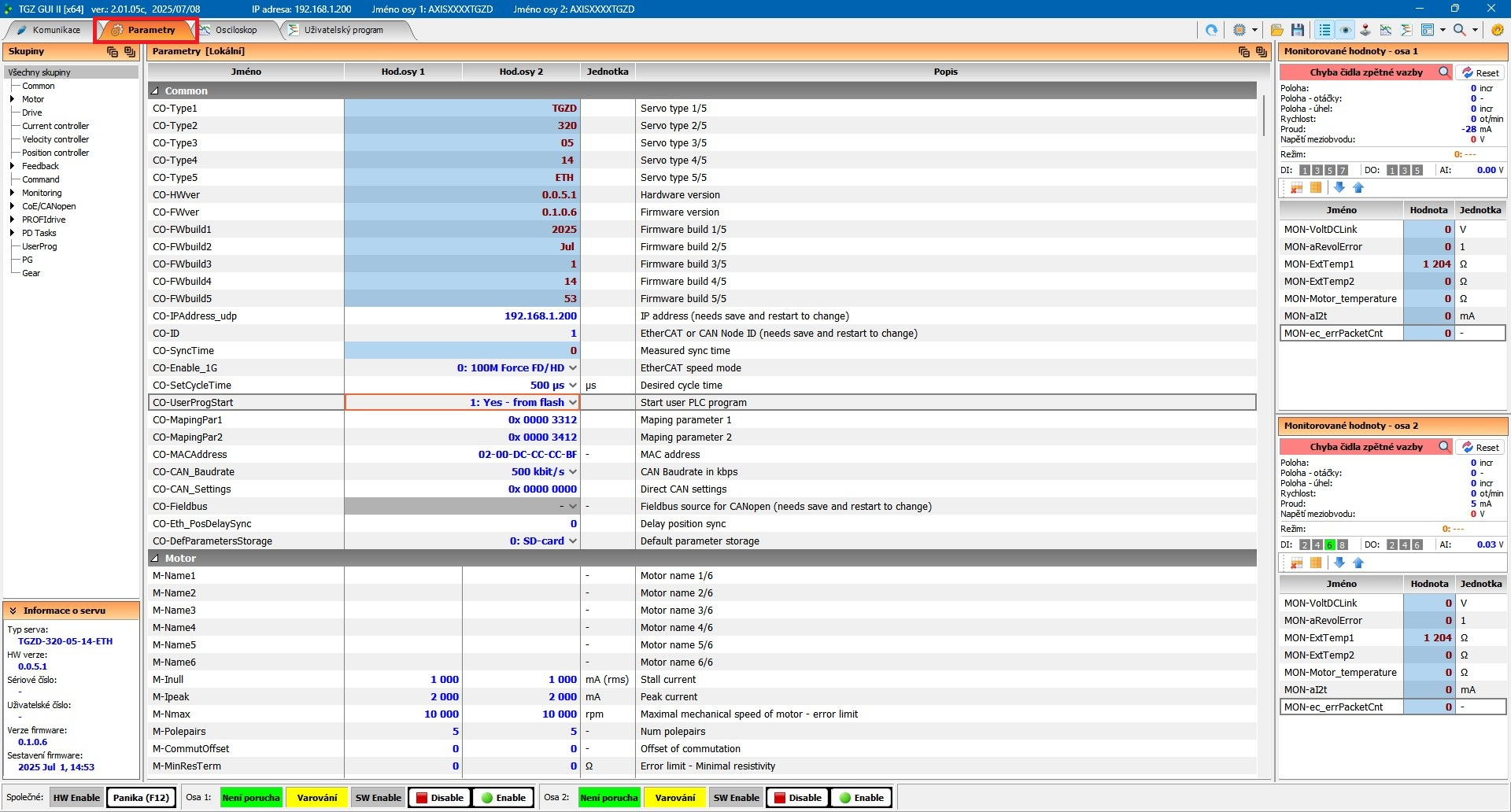

V horní části TGZ GUI zvolte záložku Parametry.

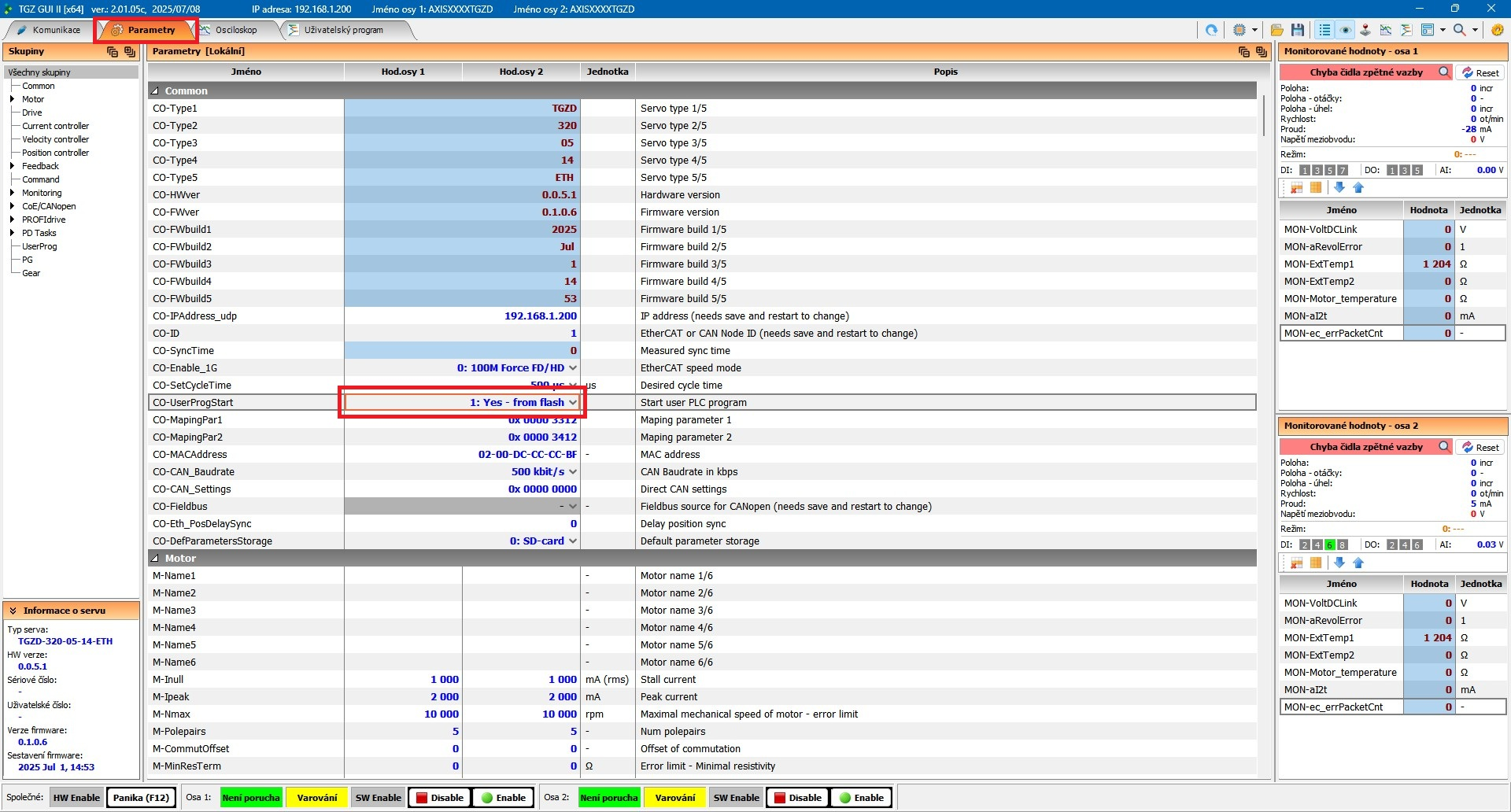

V rozbalovací nabídce parametru CO-UserProgStart

vyberte možnost 1: Yes – from flash

, pokud chcete, aby se PLC automaticky spustilo při startu zařízení.
