Popis zařízení
3D náhled¶
Konektory¶

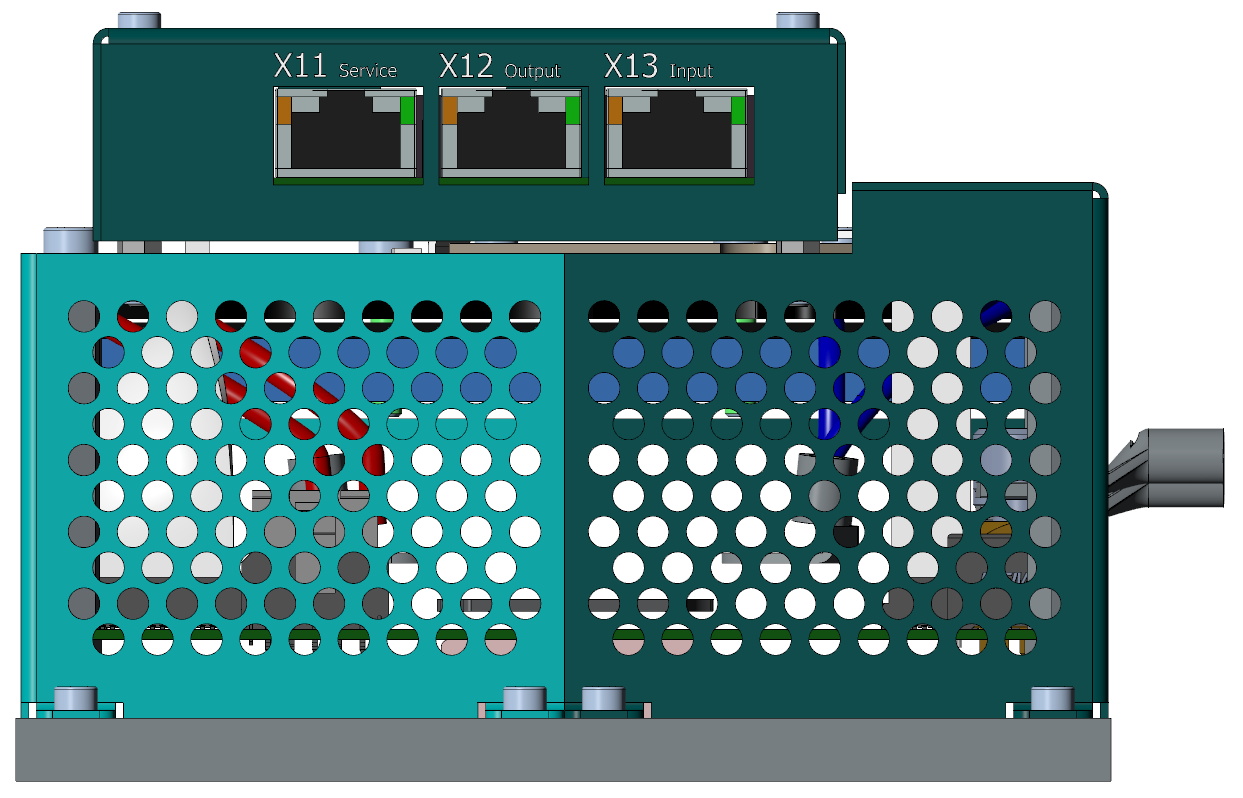

Strana ethernet/ethercat¶

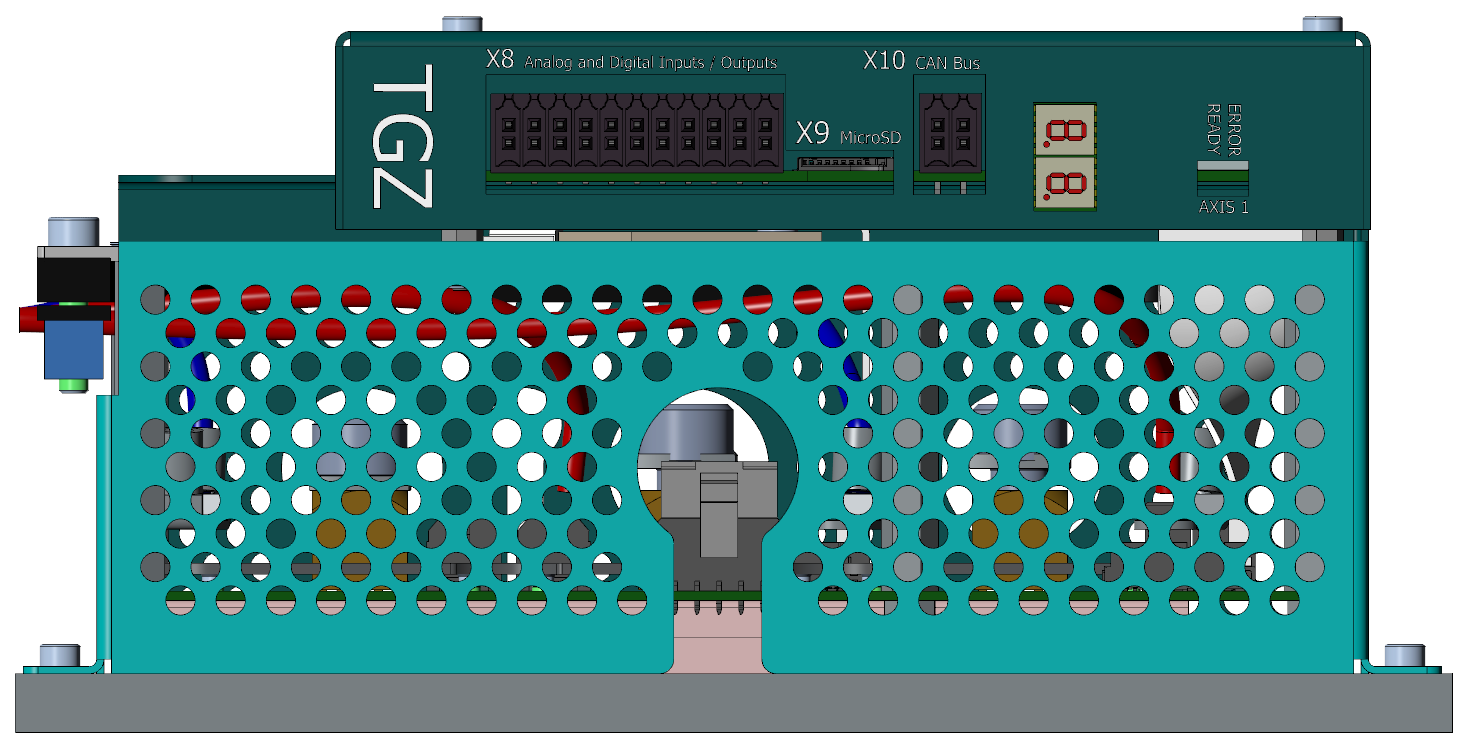

Strana CAN/IO/SD¶
-
X1 - Napájení řídicí části
-
Molex Micro-Fit 3.0 - 436450500
Pin č. Označení Popis Průřez 1 VCC +24V DC napájení řízení 0,05 ~ 0,75 mm2 2 VCC_OUT Výstup +24 VDC 0,05 ~ 0,75 mm2 3 GND GND (0 V) 0,05 ~ 0,75 mm2 4 STO_A STO kanál A 0,05 ~ 0,75 mm2 5 STO_B STO kanál B 0,05 ~ 0,75 mm2 Upozornění
Pin č. 2 konektoru X1 - "Výstup +24 VDC" je nutné externě propojit s pinem č. 2 na konektoru P7 (napájení diagnostiky statické brzdy).
Pozor na orientaci konektoru - zajišťovací páčka nahoře = pin č. 1 vpravo.
Konektorové krimpy
Přizpůsobte typ krimpů zvolenému průřezu vodiče.
-
X8 - Digitální I/O, analogové vstupy
Pohled zezadu (strana kabelu)
Detailní soupis parametrů digitálních vstupů DI1-8, digitálních výstupů DO1-6 a analogových vstupů AI1-2 naleznete v sekci Společný HW.
-
Weidmüller B2CF 3.50/22/180 SN OR BX
Pin č. Označení Popis Průřez 1 AGND Analogová (neoddělená) zem 0,14 – 1,5 mm2 2 AGND Analogová (neoddělená) zem 0,14 – 1,5 mm2 3 AIN2 Analogový vstup č. 2 0,14 – 1,5 mm2 4 AIN1 Analogový vstup č. 1 0,14 – 1,5 mm2 5 DO6 Digitální výstup č. 6 0,14 – 1,5 mm2 6 DO5 Digitální výstup č. 5 0,14 – 1,5 mm2 7 DO4 Digitální výstup č. 4 0,14 – 1,5 mm2 8 DO3 Digitální výstup č. 3 0,14 – 1,5 mm2 9 DO2 Digitální výstup č. 2 0,14 – 1,5 mm2 10 DO1 Digitální výstup č. 1 0,14 – 1,5 mm2 11 VCC DO2,4,6 Napájení DO 2,4,6 (osa 2) 0,14 – 1,5 mm2 12 VCC DO1,3,5 Napájení DO 1,3,5 (osa 1) 0,14 – 1,5 mm2 13 DGND Digitální (oddělená) zem 0,14 – 1,5 mm2 14 DGND Digitální (oddělená) zem 0,14 – 1,5 mm2 15 DI8 Digitální vstup č. 8 0,14 – 1,5 mm2 16 DI7 Digitální vstup č. 7 0,14 – 1,5 mm2 17 DI6 Digitální vstup č. 6 0,14 – 1,5 mm2 18 DI5 Digitální vstup č. 5 0,14 – 1,5 mm2 19 DI4 Digitální vstup č. 4 0,14 – 1,5 mm2 20 DI3 Digitální vstup č. 3 0,14 – 1,5 mm2 21 DI2 Digitální vstup č. 2 0,14 – 1,5 mm2 22 DI1 Digitální vstup č. 1 0,14 – 1,5 mm2 Pozor
Pro správnou funkci DI(1-6) je potřeba připojit alespoň jedno z VCC DO (pin 11 a 12). Vstupy DI7,8 jsou nezávislé na napájecím napětí DO VCC a fungují korektně i bez něj.
-
X9 - MicroSD karta
-
Použijte standardní microSD kartu. Karta je součástí dodávky servozesilovače TGZ. Více informací naleznete v sekci SD karty.
-
X10 - CAN
-
Weidmüller B2CF 3.50/04/180 SN OR BX
Pin č. Označení Popis Průřez 1 CANH CAN signál H 0,14 – 1,5 mm2 2 CANL CAN signál L 0,14 – 1,5 mm2 3 CANGND CAN oddělená zem 0,14 – 1,5 mm2 4 NC Nepřipojeno 0,14 – 1,5 mm2 Další informace o HW provedení sběrnice CAN naleznete v sekci Sběrnice CAN.
-
LED displej
-
LED displej signalizuje stavy viz. Význam stavových indikátorů TGZ
-
LED signalizace
-
LED diody
Barva LED Stav zelená Servo OK červená Servo Error Kompletní popis významu stavových LED diod naleznete zde: Význam stavových indikátorů TGZ

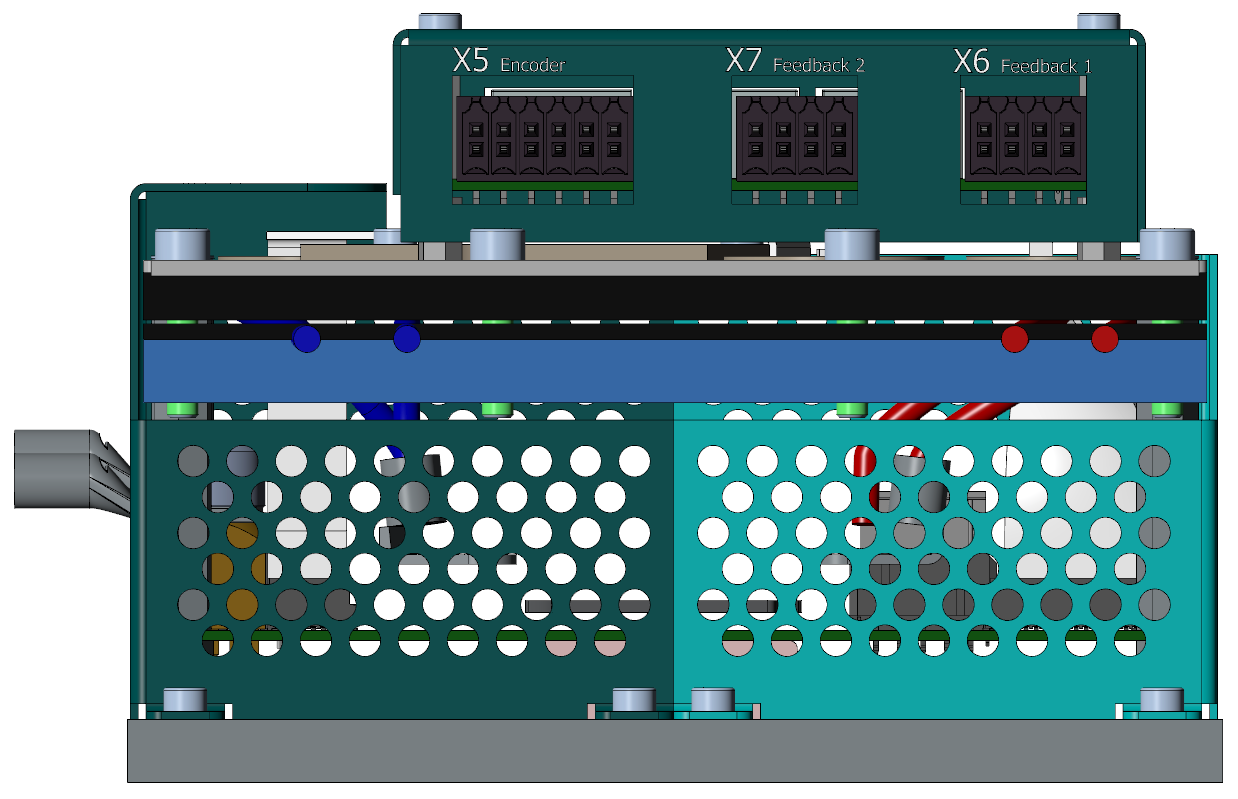

Strana feedback¶
-
X5 - Externí enkodér (FBE)
-
Weidmüller B2CF 3.50/12/180 SN OR BX
Pin č. Endat 2.2/SSI/BISS Hiperface DSL Inkrementální enkodér 1 GND GND GND 2 +5 V +5V +5V 3 ZERO- N.C. Z- 4 ZERO+ N.C. Z+ 5 N.C. FBSEL- N.C. 6 N.C. FBSEL+ N.C. 7 DATA- FBSEL- A- 8 DATA+ FBSEL+ A+ 9 CLK- N.C. B- 10 CLK+ N.C. B+ 11 GND DSL- GND 12 +12 V DSL+ +12 V Další informace ohledně externí zpětné vazby naleznete v sekci Zpětná vazba FBE.
-
X6 - Zpětná vazba - osa 1
-
Weidmüller B2CF 3.50/08/180 SN OR BX
Pin č. Endat 2.2/SSI/BISS Hiperface DSL Inkrementální enkodér 1 N.C. FBSEL- N.C. 2 N.C. FBSEL+ N.C. 3 DATA- FBSEL- A- 4 DATA+ FBSEL+ A+ 5 CLK- N.C. B- 6 CLK+ N.C. B+ 7 GND DSL- GND 8 +12 V DSL+ +12 V Další informace ohledně zpětné vazby 1 naleznete v sekci Zpětná vazba FB1, FB2.
-
X7 - Zpětná vazba - osa 2
-
Weidmüller B2CF 3.50/08/180 SN OR BX
Pin č. Endat 2.2/SSI/BISS Hiperface DSL Inkrementální enkodér 1 N.C. FBSEL- N.C. 2 N.C. FBSEL+ N.C. 3 DATA- FBSEL- A- 4 DATA+ FBSEL+ A+ 5 CLK- N.C. B- 6 CLK+ N.C. B+ 7 GND DSL- GND 8 +12 V DSL+ +12 V Další informace ohledně zpětné vazby 2 naleznete v sekci Zpětná vazba FB1, FB2.
Pohled na PCB¶
!!! warning "Regenerativní brzdění"
V případě, že pohon není napájen z akumulátoru (např. Li-ion bateriový pack)
je u strojů s větší kinetickou energií nutné zajistit její zmaření např. v odporovém tělese pomocí brzdné jednotky.
-
P7 - Statická brzda
-
Molex Micro-Fit 3.0 - 430250400
Pin č. Označení Popis Průřez 1 VCC +24V DC napájení brzdy 0,05 ~ 0,75 mm2 2 VCCD +24V DC napájení diag. brzdy 0,05 ~ 0,75 mm2 3 +BR + Brzda servomotoru 0,05 ~ 0,75 mm2 4 -BR - Brzda servomotoru 0,05 ~ 0,75 mm2 Konektorové krimpy
Přizpůsobte typ krimpů zvolenému průřezu vodiče.
-
P8 - Statická brzda - doplňkový konektor
-
Molex Micro-Fit 3.0 - 430250400
Pin č. Označení Popis Průřez 1 NC Nezapojuje se 0,05 ~ 0,75 mm2 2 NC Nezapojuje se 0,05 ~ 0,75 mm2 3 NC Nezapojuje se 0,05 ~ 0,75 mm2 4 GND 0V napájení řízení 0,05 ~ 0,75 mm2 Konektor P8
Tento konektor se pro standardní použití jednoosého servozesilovače
TGZ-S-48-100/250 nezapojujeKonektorové krimpy
Přizpůsobte typ krimpů zvolenému průřezu vodiče.
-
P3 - Externí termistor PT1000
-
Molex Micro-Fit 3.0 - 436500215
Pin č. Označení Popis Průřez 1 TERM Teplotní čidlo PT1000 0,05 ~ 0,75 mm2 2 TERM Teplotní čidlo PT1000 0,05 ~ 0,75 mm2 Polarita
Teplotní čidlo PT1000 nemá určenou polaritu napájení.
Konektorové krimpy
Přizpůsobte typ krimpů zvolenému průřezu vodiče.
