Osciloskop

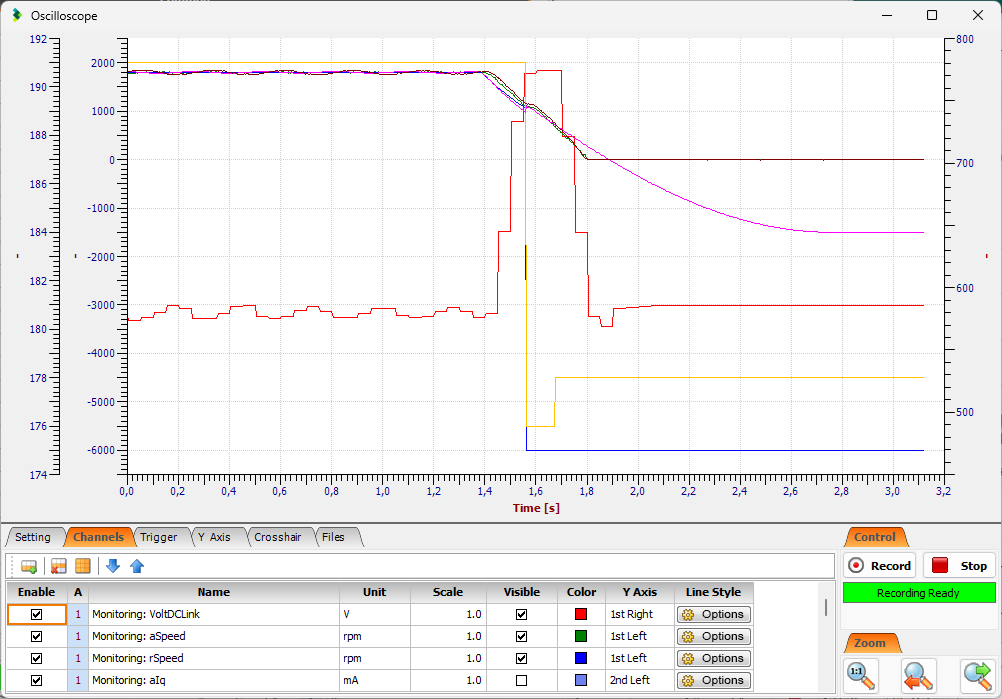

V záložce Oscilloscope je možné zaznamenávat průběhy vybraných parametrů servozesilovače TGZ v závislosti na čase. Níže je znázorněno pracovní okno osciloskopu:

TGZ GUI scope

V dolní části okna se pak nachází další záložky, které slouží k podrobnějšímu nastavení.

  • SETTING

    GUI scope settings

  • Slouží k nastavení časové osy (počet period záznamu, druh záznamu - jednorázový, kontinuální, atd.).

  • CHANNELS

    GUI scope channels

  • Výběr parametrů pro záznam na osciloskopu (u veličin umožňuje zvolit jednotky zvlášť pro pravou i levou osu Y, nastavit měřítko, barvu a tloušťku grafu, viditelnost atd.).

  • TRIGGER

    GUI trigger settings

  • Umožňuje nastavení spouštění záznamu grafického průběhu vybrané veličiny v požadovaném okamžiku nastavením očekávané hodnoty (VALUE) a poměru časového intervalu před spuštěním záznamu (PRETRIGGER) v procentech.

  • Y AXIS

    GUI axis settings

  • Umožňuje nastavení parametrů pravé a levé osy Y (popisy os, rozsahy hodnot, typ).

  • CROSSHAIR

    GUI crosshair settings

  • Zpřístupní funkci měření hodnot přímo v grafu včetně různých druhů výpočtů (např. efektivní hodnota dané veličiny a jiné).

  • FILES

    GUI file settings

  • Umožňuje umožňuje import a export dat osciloskopu.

  • CONTROL

    GUI scope control btns

  • Ovládání záznamu, tlačítkem RECORD dojde ke spuštění záznamu, tlačítkem STOP k zastavení záznamu.

  • ZOOM

    GUI scope zoom settings

  • Možnosti nastavení velikosti zobrazení
