Popis zařízení

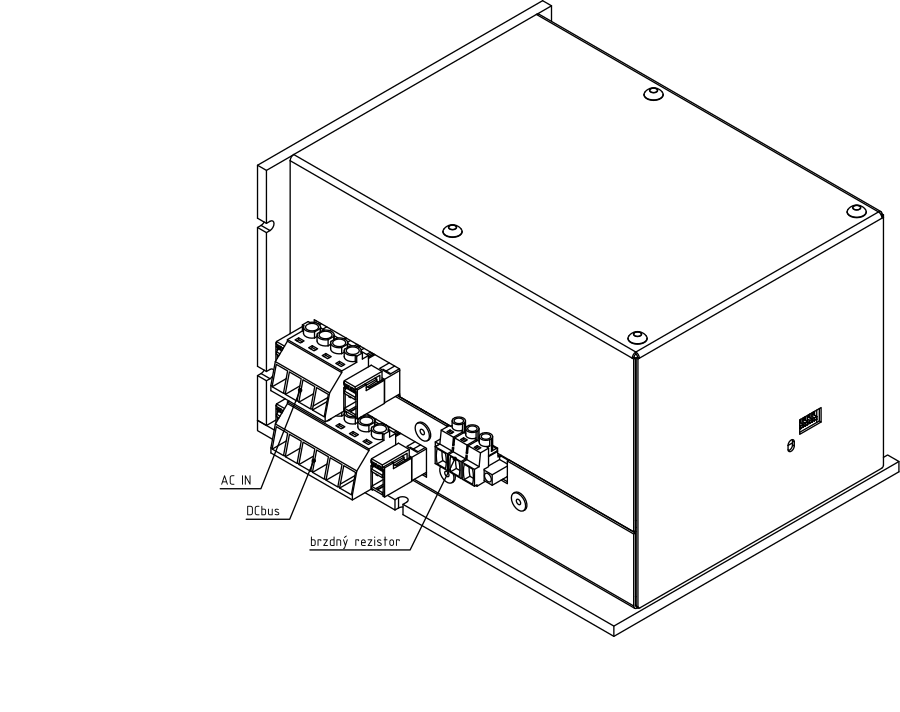

3D náhled¶
Konektory¶
Strana silových konektorů¶
-
X1 - Vstupní fázové napětí
Pohled na konektor zezadu (strana vodičů)
-
WEIDMÜLLER BVZ 7.62HP/04/180F
Pin č. Označení Popis Průřez 1 PE Uzemnění 0,2 ~ 6 mm2 2 L1 Fáze 1 0,2 ~ 6 mm2 3 L2 Fáze 2 0,2 ~ 6 mm2 4 L3 Fáze 3 0,2 ~ 6 mm2 -
X4 - Výstup DC bus
Pohled na konektor zezadu (strana vodičů)
-
WEIDMÜLLER BVZ 7.62HP/06/180F
Pin č. Označení Popis Průřez 1 +DC + DC bus výstup 0,2 ~ 6 mm2 2 -DC - DC bus výstup 0,2 ~ 6 mm2 3 PE Uzemnění 0,2 ~ 6 mm2 4 +DC + DC bus výstup 0,2 ~ 6 mm2 5 -DC - DC bus výstup 0,2 ~ 6 mm2 6 PE Uzemnění 0,2 ~ 6 mm2 -
X5 - Brzdný odpor
Pohled na konektor zezadu (strana vodičů)
Konektor X5 je standardně dodáván včetně propojovacího vodiče v konfiguraci pro použítí interního brzdného odporu.
V případě použití externího brzdného rezistoru je nutné odstranit propojovací vodiče z konektorů X5 a X3 (TERM) a rezistor připojit dle schématu.
-
WEIDMÜLLER BLZ 7.62HP/03/180F
Pin č. Označení Popis Průřez 1 RBin Brzdný odpor interní 0,2 ~ 4 mm2 2 SEL Volba brzdného odporu 0,2 ~ 4 mm2 3 RBex Brzdný odpor externí 0,2 ~ 4 mm2
Strana napájení řízení a kontrolních výstupů¶
-
X3 - Napájení řídicí části
Pohled zezadu (strana vodičů)
Konektor X3 je standardně dodáván včetně propojovacího vodiče v konfiguraci pro použítí interního brzdného odporu.
V případě použití externího brzdného rezistoru je nutné odstranit propojovací vodiče z konektorů X3 a X5 a rezistor připojit dle schématu.
-
Weidmüller BCZ 3.81/05/180F SN OR BX
Pin č. Označení Popis Průřez 1 TERM1 Vstup termokontaktu ext. br. rez. Max. 1,5 mm2 2 TERM2 Vstup termokontaktu ext. br. rez. Max. 1,5 mm2 3 VCC +24V napájení řízení Max. 1,5 mm2 4 NC Nezapojeno Max. 1,5 mm2 5 GND GND (0 V) Max. 1,5 mm2 -
X2 - Kontrolní výstupy
Pohled na konektor zezadu (strana vodičů)
Pohled na konektor zepředu (z pohledu TGS)
-
Weidmüller BCZ 3.81/04/180 SN BK BX
Pin č. Označení Popis Průřez 1 RDY1 Signál „Ready“ kontakt 1 Max. 1,5 mm2 2 RDY2 Signál „Ready“ kontakt 2 Max. 1,5 mm2 3 ERR1 Signál „Error“ kontakt 1 Max. 1,5 mm2 4 ERR2 Signál „Error“ kontakt 2 Max. 1,5 mm2
Strana LED výstupů a voliče DIP¶
-
S1 - Výběr režimu zařízení
-
DIP switch 4 pozice
Pozice Funkce Popis SEL1 1. (nejvyšší) bit kódu – MSB 1000 SEL2 2. bit kódu 0100 SEL3 3. bit kódu 0010 SEL4 4. (nejnižší) bit kódu – LSB 0001 Zvolený 4 bit. kód Význam – volba funkce 0000 výchozí nastavení 0001 rezervováno 0010 rezervováno 0011 rezervováno 0100 rezervováno 0101 rezervováno 0110 rezervováno 0111 rezervováno 1000 rezervováno 1001 rezervováno 1010 rezervováno 1011 rezervováno 1100 rezervováno 1101 rezervováno 1110 rezervováno 1111 rezervováno -
LED signalizace
-
LED
Červená LED Počet Význam krátké bliknutí 1 podpětí Dcbus krátké bliknutí 2 přepětí Dcbus krátké bliknutí 3 chyba fázového napětí krátké bliknutí 4 vysoká interní teplota krátké bliknutí 5 vysoká teplota softstart modulu krátké bliknutí 6 vysoká teplota brzdného rezistoru krátké bliknutí 7 rezervováno krátké bliknutí 8 rezervováno trvale svítí - podpětí DCbus + chyba fázového napětí. Softstart odpojen. Bez dalších chyb. Zelená LED Význam trvalý svit Zařízení připraveno trvale vypnuto Zařízení nepřipraveno
